Как подключить насос повышения давления Atoll
Насосы (помпы), повышающие давление, используются в комплекте с системами обратного осмоса Atoll с производительностью мембран в 50-75 галлонов в день. Подключить изделие нужно, когда давление в водопроводной сети нестабильно или меньше 3 атмосфер.

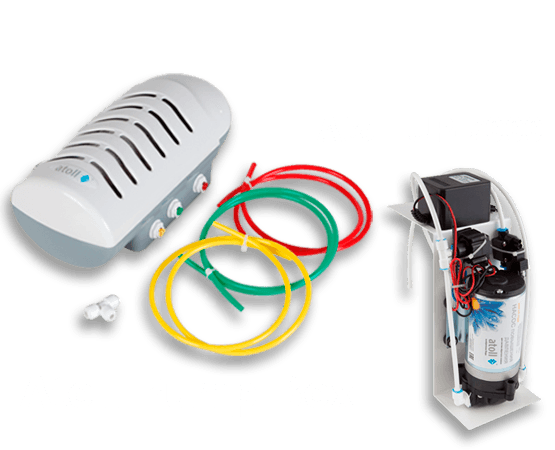

Виды насосов повышения давления Atoll
Для обратноосмотических систем компания Atoll предусматривает два вида насосов:
- UP-7000. Подходит для систем моделей А-450/460/550560/575. Поставляется в собранном виде на кронштейне. Элементы помпы не скрыты в пластиковом корпусе.
- Pump Box. Наиболее современная модель, имеющая привлекательный внешний вид. Все элементы насоса расположены в белом пластиковом корпусе с отверстиями для вентиляции. Изделие компактно, его следует подключить, чтобы повысить давление для фильтров Atoll серии А-450/550/575.
Оба насоса повышают давление в водопроводной сети со значения 0,5-4 до 7 атмосфер. Встроенные автоматические датчики позволяют изделиям:
- отключаться при заполненном накопительном баке.
- включаться во время очистки воды.
Подключение
Как подключить насос повышения давления Atoll UP-7000:
- Подберите оптимальное место для установки. Специалисты рекомендуют подключать помпу после префильтра механической очистки. Очистка воды позволит продлить срок службы прибора, повышающего давление.
- Перекройте подачу воды в фильтр обратного осмоса.
- Ослабьте крепления, расположенные на корпусе фильтра обратного осмоса. К нему крепится крышка колбы третьего (для А-550/75) префильтра. Установите на это место кронштейн насоса повышения давления и затяните шурупы.
- Подключите белую трубку датчика высокого давления к выходу из постфильтра. Он расположен на левой стороне изделия.
- Подключите трубку модели UP-7000, расположенную с правой стороны, к к выходу корпуса третьего префильтра. Это позволит воде пройти предварительную очистку, повысить свое давление и поступить на дальнейшие стадии очистки.
- Соедините трубку, идущую от корпуса насоса, со входом IN отсечного клапана.
- Подключите блок питания модели UP-7000 к сети, восстановите подачу воды.
Как подключить насос повышения давления модели Atoll Pump Box:
- Перекройте подачу воды в фильтр обратного осмоса. Откройте кран подачи очищенной воды — это сбросит давление в системе.
- Удалите транспортировочные заглушки насоса.
- Соедините отверстие насоса с надписью «IN» и узел подачи неочищенной воды. Используйте красную трубку.
- Соедините отверстие модели Pump Box с надписью «OUT» и обратноосмотический фильтр (первый префильтр механической очистки). Используйте зеленую трубку.
- Разрежьте синюю трубку обратноосмотической системы. Она подает чистую воду в кран. В место разреза установите тройник-фитинг, идущий в комплекте к насосу.
- Соедините Pump Box и тройник-фитинг, расположенный перед питьевым краном. Используйте желтую трубку. Этот шаг, позволит насосу автоматически отключаться при стабильном давлении выше 4 атм или при заполненном накопительном баке.
- Восстановите подачу воды, подключите модель Pump Box к электросети.
После установки Atoll Up-7000 или Pump Box проверьте систему на отсутствие протечек. Проблемные места могут потребовать повторного монтажа или герметизации ФУМ-лентой. Исправно работающий насос Atoll:
- не имеет протечек, должен находиться в сухом месте;
- стабилизирует давление и повышает его до 4-7 атмосфер;
- не создает повышенного уровня шума при работе.
При нестабильном давлении в водопроводной сети, которое превышает 4 атмосферы, установите редукционный клапан atoll Z-LV-FPV0104-40 PSI. Он обеспечит нормальную работу Up-7000 и Pump Box. Клапан располагают на трубке подачи неочищенной воды в систему обратного осмоса.
При установке специалисты atoll-filter.ru также рекомендуют:
- Провести монтаж защитного клапана LeakStop. Предотвращает возможные протечки. Устанавливается в трубке подачи неочищенной воды в систему обратного осмоса.
- Правильно подобрать модель насоса. UP-7000 выпускаются двух типов — на 24 и 36 Вольт. Второй вид изделий обеспечивает большую производительность, необходимую системам с мембранами на 75 галлонов в сутки.
